人形機器人核心控制板作為“大腦”與“小腦”的物理載體，其SMT生產需兼顧高密度互聯與絕對可靠性。以下是針對其特點的整線解決方案。

一、工藝難點與設備選型

控制板普遍采用HDI設計，集成FCBGA、01005及Pop封裝，對設備精度要求極高。

印刷環節：針對0.3mm及以下間距的BGA，建議配置真空頂針平臺和閉環壓力反饋的錫膏印刷機，保證底部平整。

貼裝環節：頭部采用全直線電機驅動的高速高精度貼片機，至少配置多組3D共面性檢測飛行相機，確保01005元件和屏蔽蓋的貼裝精度在±25μm以內。

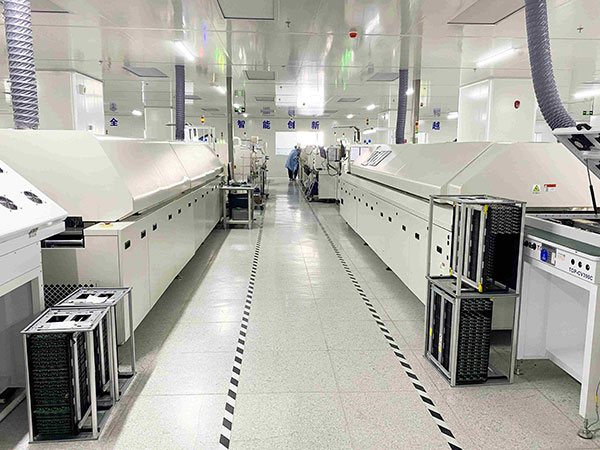

焊接環節：采用十溫區以上的高填充氮氣回流焊，爐溫均勻性控制在±1.5℃內，能有效抑制雙面重熔時的掉件風險。真空爐可進一步將氣泡率控制在5%以下。

檢測環節：在線3D AOI（自動光學檢測）必不可少，需具備高精度激光或摩爾條紋量測，實現共面性與Pop的逐層檢測；整板功能驗證則依賴自動化ICT（在線測試）與定制化FCT（功能測試）。


二、智能物流與系統集成

整線引入AGV或軌道式自動接駁實現單件流生產，非標異形插件的裝配需柔性供料系統配合。所有設備通過MES（制造執行系統）串聯，實現關鍵制程參數（如錫膏黏度、爐溫CPK、貼裝拋料率）的實時監控與閉環調整，并建立單板級全過程追溯檔案。


三、可靠性強化

人形機器人面臨高頻震動與高電流沖擊，建議增加PCBA表面納米涂層噴涂及在線老化測試。在FCT測試站重點進行電機驅動電路的高壓高負載動態仿真，確保控制核心在復雜工況下的生存能力。
